風機和風道是暖通空調系統的重要組成部分 ，沒有風機和風道，就根本沒有空調
，下面
成都暖通空調設計公司就介紹下暖通空調設計之風機 、風道與附件。
一 、暖通空調風機的選用
1.暖通空調風機的類型
常用的風機共有三種：離心風機 、軸流風機和貫流風機。
離心式風機具有風壓高 、噪音低的特點
，一般用于中壓或高壓送風系統。通風機的選擇要使風機在接近最高效率點工作
。
軸流風機占地面積小，便于維修 ，但風壓低
、噪聲較高，一般用于噪聲要求不高
、空氣處理室阻力較小的大風量系統
，紡織廠多采用軸流式風機。
貫流風機一般用在風機盤管上 。
2.暖通空調風機的使用
集中空調器的風機位置分為吸入式和壓入式。吸入式可以使通過處理設備的氣流比較均勻 ，但是通風機的散熱會使處理后的空氣產生溫升
，減小送風溫差
壓入式系統處理后的潮濕空氣不通過風機，對電機有利。但壓入式的風機不能用于二次回風系統。為使通過處理設備的氣流均勻
，風機出口應有均勻?qū)Я鞔胧?/span>
二、暖通空調的風管
1.風管的材料
風管材料有涂漆薄鋼板、鍍鋅薄鋼板
、玻璃鋼、塑料
、鋼筋混凝土或磚砌風道
。
2.暖通空調風管的形狀
一般為圓形或矩形。圓形風管強度大、耗鋼量小，但占有效空間大；矩形風管占有效空間較小、易于布置、明裝較美觀，空調工程多采用矩形風管。矩形風管的寬高比宜在4以下。高速風管宜采用圓形螺旋風管。
3.暖通空調風管的尺寸
風管的尺寸應按《全國通用通風管道計算表》規定的尺寸選用，便于配置標準閥門與配件。鋼板風管的尺寸以外徑或外邊長為準，其他材料的風管以內徑或內邊長為準。
4.風管的控制風速

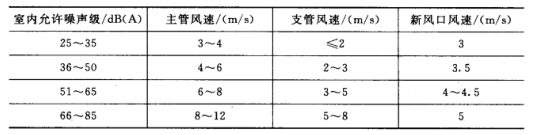

風速控制主要考慮噪聲的影響。一般空調系統均采用低速風管 ，其參考風速如表1所示。
高速風系統的干管可采用12～30m/s的風速 ，支管控制風速與低速系統相同
。
5.暖通空調風管的布置
風管應布置整齊、美觀和便于檢修 ，注意與其他管道的協調
。彎管的中心曲率半徑要大于其風管直徑或邊長，一般采用1.5～1.5倍直徑或邊長
。大斷面風管可以作導流葉片。
風機出口宜順風機葉片轉向接彎管 ，當安裝有困難時彎管內應設導流葉片
。
三、暖通空調風管閥門
風管閥門按其用途可分為手動調節閥、防火調節閥、自動調節閥、防火閥、止回閥等。如在設計計算時系統不平衡或維修時需要關斷，可設手動調節閥，包括插板閥、多葉對開調節閥、三通閥、蝶閥等。如果分支管路計算風壓不平衡率在10％～15％以內，可不設調節閥。風機出口、回風入口、新風入口應設調節閥。在需設防火閥處可用防火調節閥替代一般調節閥。自動調節閥主要用于新風、一次回風和二次回風的自動調節。在風管穿越防火分區隔斷處、風機房、空調機房進出風管上要設防火閥。排風管出口處宜設止回閥。
四、新風入口
1.新風進口位置
進口位置應設在室外清潔的地點，在使用季節的主要風向上進風口應在排風口的上風側，且進風口應低于有害物的排風口。如果進風口和排風口在同一側，當距離小于等于20m時，排風口宜比進風口高6m或6m以上，當間距大于20m時，進風口與排風口可以在同一高度。進風口的底部距室外地面不宜低于2m，布置在綠地上時，不宜低于1m
。進風口宜設在建筑物的背陰處
，盡量避免設在屋頂和西墻上
。
2.新風口的安裝要求
進風口應設固定百葉窗以防雨水進入，在多雨的地區，應采用防雨百葉窗百葉窗應設金屬網
。過渡季使用大量新風的集中式系統新風口應按最大新風量確定
。
