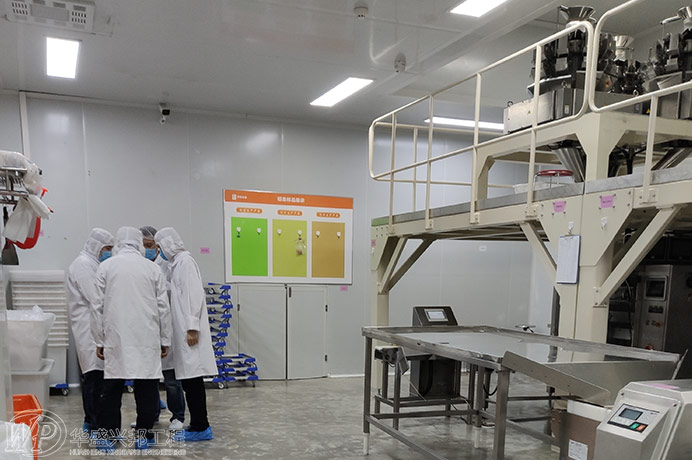

圖紙是任何工程的前提 ，下面
成都凈化工程公司就談下藥廠潔凈室設計施工之圖紙的審核。為了能對管路系統做到正確的制作與安裝 ，在制作與安裝前應對施工圖進行仔細審核，根據經驗
，對以下一些問題的審核必須十分明確:
（1）圖名 、圖號、圖簽是否有誤
；
（2）圖上比例是否正確一致 ；
（3）系統名、房間名是否齊全一致 ；
（4）軸線是否清楚正確 ，其間距是否清楚
；
（5）梁、柱 、地板
、頂板的位置和尺寸是否正確；
（6）內墻分隔和尺寸是否清楚 ；
（7）門 、窗、留洞的位置正確與否
，留全與否
；
（8）吊頂高度標注了沒有；
（9）穿墻處和樓板的厚度 ；
（10）梁體高度 ；
（11）參照其他圖紙和相鄰圖紙的表示是否明確；
（12）順序尺寸特別是總尺寸和分尺寸是否對得上 ；
（13）是否有數字標注遺漏或錯誤 ；
（14）頂、墻、支架是否相撞；
（15）風管尺寸底標、管距是否清楚；
（16）風管到軸線的定位尺寸是否清楚；
（17）風管到柱、梁、板的距離是否清楚；
（18）附件、部件的定位尺寸和大小是否注明；
（19）法蘭的位置有無限定；
（20）送、回、排、新風都標注否
（21）管道的上升、下降有無表示；
（22）靜壓箱、消聲器這些大部件是否尺寸齊全；
（23）上彎或下彎是否表示；
（24）風量調節閥、防火閥、電動閥的位置是否正確，妨不妨礙操作；
（25）有無必要畫剖面圖，位置是否合適
（26）是否有送風口、回風口、排風口方向的表示；
（27）空調器、風機等進、出風口尺寸、位置應再核實 ；
（28）過濾器框架尺寸和所訂過濾器尺寸是否匹配 ；
（29）零、部件數量是否與平面圖上符合 ；
（30）粗效過濾器 、中效過濾器在更換時能否從安裝處順利取出；
（31）外安裝風機的皮帶輪和皮帶的位置妨不妨礙更換、維修；
（32）防火閥易熔絲是否容易更換；
（33）嵌人式照明燈具是否有孔穿頂棚；是否和風管相撞；
（34）新風口是否有遮雨設施；
（35）各專業的互校是否已完成；
（36）管道尺寸是否考慮了保溫層的厚度；
（37）支撐方式是否合適；
（38）水封施工方法有無說明，高度合適否。
