首頁技術中心 / 制藥廠房常見的形式設計

制藥廠房常見的形式設計

文章來源成都藥廠設計裝修作者：四川華盛興邦凈化工程有限公司時間：2020-07-01 16:36

分享到新浪微博微信

一

、制藥廠的平面形式

制藥廠房的平面形式主要有長方形、L形

、T形和ㄇ形

，其中長方形廠房具有結構簡單

、施工方便

、設備布置靈活、采光和通風效果好等優點

，因此是最常用的廠房平面形式

，尤其適用于中小型車間

。當廠房較長或受工藝地形等條件所限

，廠房的平面形式也可采用L形

、T形和ㄇ形等特殊形式，此時應充分考慮采光

、通風、交通通道和進出口等問題

。

在確定制藥廠房的平面形式時

，既要考慮生產工藝要求，又要考慮地形等自然條件以及土建施工的可行性

、合理性和經濟性

。因此

，工藝

、土建等專業的設計人員應密切配合，對各種方案進行認真的分析和比較

，以確定適宜的廠房平面形式

。

二

、制藥廠的層數

根據生產工藝要求

，制藥廠房的層數可以是單層，也可以是多層或單層與多層相結合的形式

。一般情況下

，單層廠房的投資較少，利用率較高

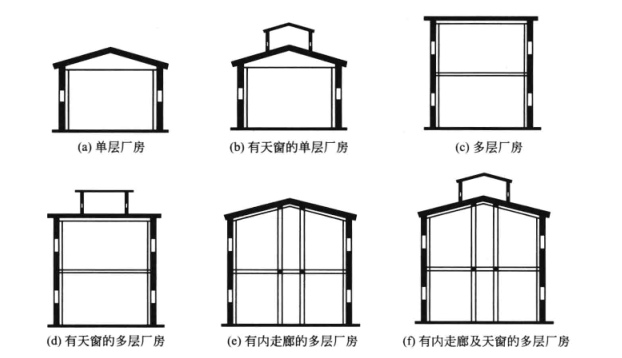

，缺點是占地面積較大。常見制藥廠房的剖面形式如圖1所示

。

制藥廠房

圖1

三

、制藥廠的結構尺寸

為提高自然采光和通風效果，并考慮建筑的經濟性，制藥廠房的寬度不能太大

。一般情況下

，單層原料藥廠房的寬度不宜超過30m，多層則不宜超過24m

。對于采用人工照明的單層潔凈廠房

，其寬度可根據需要增加

。制藥廠房的常見寬度有9m

、12m

、15m、18m和24m

。寬度較小的單層廠房內一般不設立柱，即采用單跨

，跨度為廠房的寬度

。寬度較大的單層廠房或多層廠房，制藥廠房內常設有立柱

，其跨度一般為6m。對有內走廊的廠房

，內走廊間的跨度一般為3m（內走廊寬度）

。

制藥廠房的寬度通常為2～3跨，柱網按6—6

、6—3—6、6—6—6的形式布置

，如6—3—6表示廠房有三跨

，跨度分別為6m

、3m和6m

，中間的3m為內走廊的寬度。廠房的長度由生產規模和工藝要求決定

，柱距一般為6m

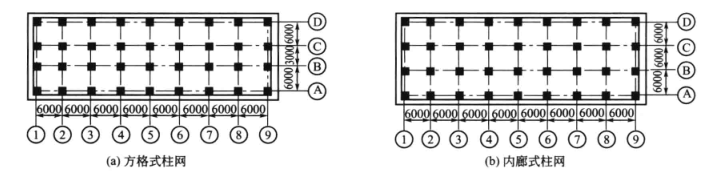

。常見工業廠房的柱網如圖2所示

。

制藥廠房

圖2

制藥廠房的高度主要取決于工藝設備的布置要求

。在確定廠房高度時，首先要考慮工藝設備本身的高度以及生產工藝對設備的位差要求

，此外

，還要考慮設備安裝、檢修所需的高度以及儀表

、閥門

、管道等凸出部分的高度

。一般情況下

，多層廠房的層高可用5～6m，最低不得低于4.5m

。對于高溫及含有毒氣體的廠房

，層高還應適當增加

。

上一篇：制藥車間布置設計的流程下一篇：制藥潔凈車間的組成和布置形式
