淺談凈化車間氣體輸配管道選材要求

文章來源成都凈化工程公司作者：四川華盛興邦凈化工程有限公司時間：2020-03-30 17:13

分享到新浪微博微信

是否能將高純度

、高潔凈的氣體送至用氣點

，不僅取決于制氣和凈化設備的精度，在很大程度上還受到管路系統諸多因素的影響

，因此，管材的選擇應格守下列原則

，并應在設計圖上注明管材材質，下面筆記就談下凈化車間氣體輸配管道選材要求

。

1.滲透性小

滲透性又稱為透氣性

。氣體從高壓一側透過材料向低壓一側流動的現象稱為滲透。氣體的滲透量與材料兩側的壓差和材料的截面積成正比

。高純氣體中的水分是以ppm（1×10-6），ppb（1×10-9）

，ppt（1×10-12）來計量的

，由于選材不當，會使管外的水分

、氧等雜質滲入管內，污染高純度的氣體

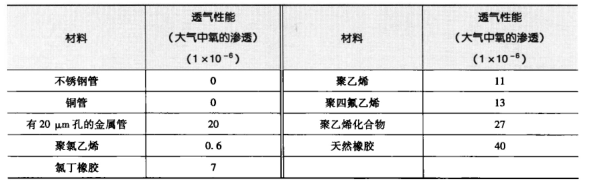

。圖1是不同材料滲透性的一組實測數據。

凈化車間

圖1

2.出氣率低

在材料晶格內部或晶格間存在著某些氣體雜質

，如氮

、碳?xì)浠衔锏取Ｔ诟呒儦怏w的輸送過程中

，這些雜質氣體會緩慢地釋放出來

，污染高純氣體，尤其是要求雜質含量達ppb（1×10-9）級的高純氣體更易被污染。所以

，選材時要選用出氣率低的材料

，如低碳不銹鋼管

，且內表面應經進一步的處理

，以降低出氣率。

3.吸附性能差

水分等雜質是極性分子，吸附性很強

，橡膠

、塑料或一些粗糙的表面均極易吸附水分等雜質

。所以

，使用吸附性能好的材料輸送高純氣體會污染高純氣體

。圖2列出不同管道材料的吸附性和滲透性?div id="4qifd00" class="flower right">

？梢?jiàn)

，凡是與高純氣體接觸的部分均不得使用橡膠

、塑料制品。

凈化車間

圖2

4.內表面光滑

、耐磨損

管材的這一要求對輸送高純氣體至為重要。管材內表面的光滑度高

，可以防止污染粒子和水汽在管內滯留和吸附；耐磨性好可以減少管材本身在高速氣流的沖刷（擊）下產生的金屬粉末

，避免污染高純氣體。圖3對銅管和不銹鋼管在高速氣流沖刷下的產塵量作了比較

。可以看出不銹鋼管的耐磨性優于銅管

。

凈化車間

圖3

5.耐腐蝕

在生產工藝中

，使用腐蝕性強的氣體時必須選用耐腐蝕的不銹鋼管，不得使用普通無縫鋼管或鍍鋅鋼管

，不然會污染高純度氣體

。

6.性能穩定

，在焊接處理時管材組織不發生變化

在輸送大流量的高純度氣體時，管道的連接原則上全部采用焊接

。這就要考慮管材在焊接時受高溫?zé)嵊绊懙牟课徊荒馨l(fā)生組織變化。含碳量過高的鋼管在高溫下會析出碳

，產生局部腐蝕應力

，增加了焊接部位的滲透性（透氣性），破壞了輸送氣體的純度

、干燥度和潔凈度，使得先前的一切努力付諸東流

。所以，選用低碳鋼管（如316L不銹鋼管）就合適多了。另外

，鍍鋅鋼管的焊接會破壞鍍鋅層，如在焊后將管內外實施補鍍鋅

，其實際操作極不容易

，補如不完美

，反而加速該處的腐蝕速度。因此

，高純度氣體管道不得使用鍍鋅鋼管

。
